双85温度试验箱-电子产品的“极限考场”

  在瞬息万变的电子行业，一款新产品的诞生往往伴随着无数质疑：它能否承受极端环境的考验？能否在高温高湿下保持稳定？能否在长期使用中值得信赖？这些疑问的背后，隐藏着电子产品失效的两大元凶——高温与潮湿。而解开这些疑虑的关键设备，正是默默无闻的幕后英雄：双85温度试验箱。

一、严酷环境模拟：双85试验的核心使命

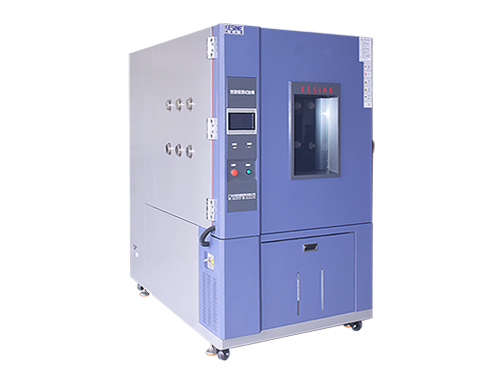

  双85试验箱，顾名思义，能够精确营造并长时间维持85℃高温与85%相对湿度的极端环境。这一严苛条件并非随意设定，其背后有深刻的科学依据：

1.加速失效机理：高温会显著加速电子元器件内部材料的劣化、化学反应速率（如电迁移、腐蚀）以及机械应力变化。高湿环境则极易导致水分渗透，引发绝缘下降、金属腐蚀（如焊点、引脚）、离子迁移甚至短路。85℃/85%RH的组合被广泛证明能高效激发电子产品在湿热环境下的潜在缺陷。

2.行业标准基石：双85测试已成为国际电工委员会（IEC）、美国电子电路和电子互连行业协会（IPC）、美国军用标准（MIL-STD）以及众多企业内部标准的核心环境应力测试项目。它是评估电子产品长期可靠性与环境适应性的公认“标尺”。

二、直击痛点：双85试验如何守护电子产品核心性能

  在双85试验箱的严苛“熔炉”中，电子产品的关键性能指标将经历真实而残酷的检验：

1.  元器件可靠性：

     半导体芯片：高温加速内部离子迁移、电介质击穿、键合线失效等风险。双85测试能提前暴露芯片设计或封装工艺的缺陷。

     被动元件（电容、电阻、电感）：高温高湿是MLCC（多层陶瓷电容）“微裂纹”失效、电解电容电解液干涸、电阻值漂移的主要诱因。试验箱能有效筛选出薄弱元件。

     连接器与触点：湿气侵入导致接触面氧化、腐蚀，引发接触电阻增大甚至开路。双85是检验其镀层防护能力和耐久性的利器。

2.  PCBA（印制电路板组件）完整性：

     焊接可靠性：温度循环与湿度共同作用，加剧焊点因不同材料膨胀系数差异产生的机械应力，诱发疲劳裂纹、虚焊甚至脱落（尤其对BGA、CSP等封装）。双85是预测焊点长期寿命的关键测试。

     CAF（导电阳极丝）形成：高温高湿环境下，PCB层间或通孔壁可能因离子污染和电场作用，生长出导电细丝，导致绝缘失效和短路。双85测试是评估PCB材料与制程抗CAF能力的核心手段。

     涂层与灌封保护：验证三防漆、灌封胶等防护材料在极端湿热下的粘附力、密封性是否退化，能否持续有效隔离环境侵蚀。

3.  整机稳定性与功能：

     散热性能：高温下检验散热设计是否有效，避免芯片过热降频或损坏。

     材料兼容性：塑料外壳、线材、密封件等在高热高湿下是否变形、脆化、释放腐蚀性气体。

     软件与功能稳定性：极端环境可能引发信号干扰、电源波动，考验设备的软硬件协同稳定性和容错能力。

三、价值凸显：双85试验对电子企业的战略意义

     缩短研发周期，加速上市：在实验室快速模拟数年甚至更长时间的真实环境应力，提前暴露设计缺陷和物料问题，避免产品上市后因失效导致的巨大召回成本和声誉损失。

     提升产品品质与可靠性：严格筛选元器件和制造工艺，确保交付到客户手中的产品能经受住各种恶劣环境的长期考验，显著降低现场失效率，提升品牌口碑。

     满足法规与客户准入：通过权威的双85测试报告，是产品进入汽车电子、工业控制、医疗设备、户外通信等高要求领域，以及满足国际大客户采购标准的必备通行证。

     优化成本控制：预防性测试的成本远低于售后维修、退换货以及由此引发的客户流失。精准发现故障模式，指导设计改进和供应商管理。

四、应用场景：无处不在的严苛验证，电子产品全生命周期中扮演着关键角色：

       研发阶段：设计验证、元器件/材料选型评估、设计缺陷筛查。

       生产阶段：来料检验（关键元器件）、过程质量控制、成品可靠性抽检。

       质量认证：进行符合性测试（如IEC 60068-2-67, IPC-TM-650等），获取第三方认证报告。

       失效分析：复现现场失效，定位失效根本原因。
五、结语

  双85温度试验箱，以其精准稳定的高温高湿环境，为电子行业筑起了一道坚实的产品可靠性防线。它不仅是暴露缺陷的“显微镜”，更是提升品质、赢得市场信任的“炼金炉”。在竞争日益激烈的电子市场，投资于科学严谨的环境可靠性测试，利用双85试验箱等工具深度验证产品极限性能，是制造企业打造核心竞争力、实现可持续发展的必然选择。让每一款走出实验室的电子产品，都经得起时间与环境的严酷考验。
